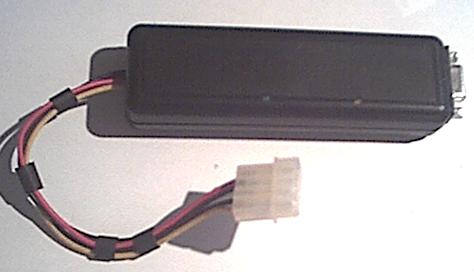

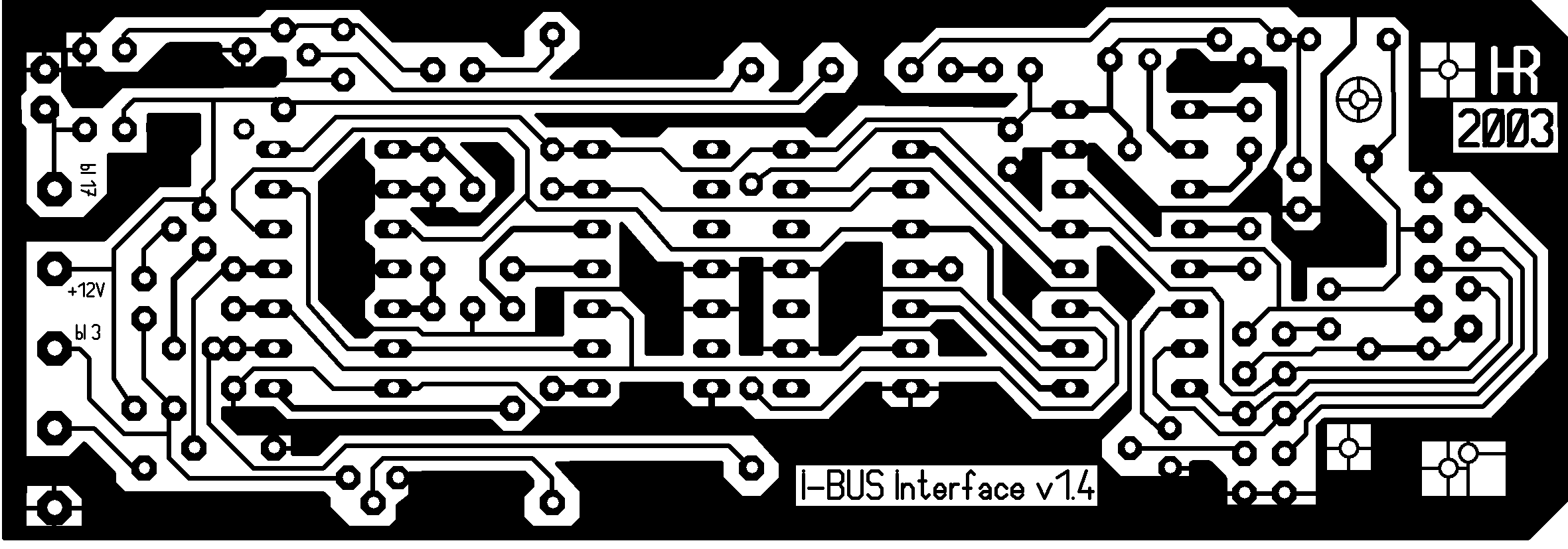

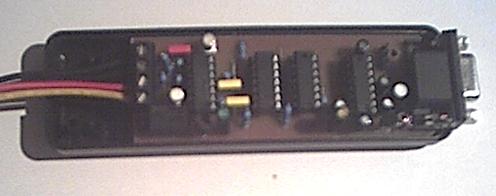

I-BUS <-> RS232 Interface (BMW)

Wichtiger Hinweis:

Die Rechte sind für den privaten Gebrauch freigegeben. Jegliche kommerzielle Nutzung und Verbreitung steht unter Verbot und wird juristisch verfolgt. (c) 2003 Alle Rechte vorbehalten.

Stückliste

Menge

Bezeichnung

 Reichelt Best. Nr,

E-Preis

G-Preis

1

IC MAX232 DIP16

MAX 232 CPE

 0,75

0,75

1

IC 74HC04 DIP14

74HC 04

0,18

 0,18

1

IC 74HC08 DIP14

74HC 08

0,17

0,17

1

IC 74HC27 DIP14

 74HC 27

0,17

 0,17

1

DIP Fassung 16 pol.

GS 16

0,04

 0,04

3

DIP Fassung 14 pol.

GS 14

0,04

 0,12

4

Drahtbrücken

1

Transistor BC547 NPN

BC547B

0,03

0,03

2

 Transistor 2N2222

2N2222

0,27

 0,54

2

LED 3mm

LED 3MM GE

0,05

0,10

2

LED Abstandshalter Æ= 3mm l=13mm

Conrad 182788

0,14

 0,28

3

Diode 1N4148

1N4148

0,02

 0,06

5

Widerstand 10 kOhm 1/4 W

METALL 10.0k

0,08

0,40

1

Widerstand 6,8 kOhm 1/4 W

METALL  6,80k

0,08

0,08

1

Widerstand 3,9 kOhm 1/4 W

 METALL 3,90k

0,08

0,08

2

Widerstand 1,2 kOhm 1/4 W

 METALL 1,20k

0,08

0,16

1

Widerstand 1,0 kOhm 1/4 W

 METALL 1,00k

0,08

0,08

2

Widerstand 220 Ohm 1/4 W

 METALL 220

0,08

0,16

1

Stiftleiste 10 x 2 RM 2,54

STIFTL. 2X10G

0,13

 0,13

1

D-SUB Buchse 9pol. 90°

D-SUB BU 09EU

0,50

 0,50

1

Print Buchse 5pol. RM5,08

AKL 101-05

0,33

 0,33

1

Elko 10 µF RM2

RAD 10/35

0,04

 0,04

5

Mini Elko 1 µF RM1,5

SM 1,0/16RAD

0,07

 0,35

2

Kondensator 330 pF RM5,08

FKC-2 330P

0,12

 0,24

1

Kondensator 0,01 µF (10 nF) RM5,08

MKS-2 10N

0,07

0,07

1

Festspannungsregler 78L05 100 mA

µA 78L05

0,15

0,15

1

Mini Relais 12V 1UM

G5V-1 12V

 1,40

1,40

 1

Softline Gehäuse 129x40x25mm

LP 2090

2,00

2,00

€ =

8,61

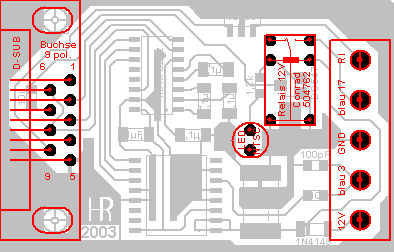

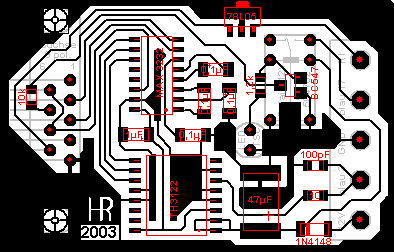

Ach ja es geht auch kleiner...
